Fireface UFX+
Interfaz de audio USB/Thunderbolt de 24 bits/192 kHz y 188 canales
Interfaz insignia del 20.º aniversario
La Fireface UFX+ se convierte en el centro de cualquier estudio multipistas porque puede manejar fácilmente hasta 94 E/S de canales. Con una flexibilidad y compatibilidad sin precedentes, la inclusión de DURec (Direct USB Recording, o grabación USB directa) y los reputados diseños de controladores y hardware de baja latencia de RME, la Fireface UFX+ eleva el nivel a nuevas cotas.
Repleta de características que no incluía su variante anterior, como E/S MADI (188 canales de E/S, 128 canales más que la Fireface UFX), un DSP más potente DSP, USB 3.0, la tecnología Thunderbolt™ y un nuevo control remoto opcional, la Fireface UFX+ de RME se asienta firmemente como la nueva referencia de grabación, mezcla y monitorización multipistas.

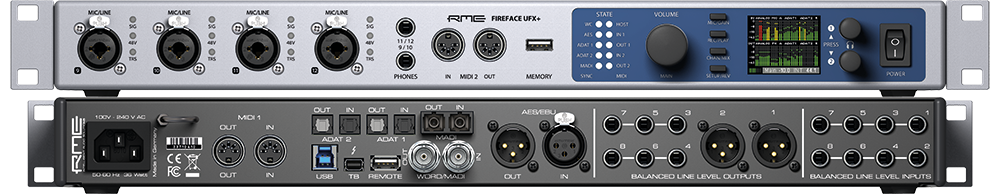

Conexiones y características
12 x Analog I/O
4 x XLR/TRS Mic/Inst/Line
2 x Phones Output
1 x AES/EBU I/O
2 x ADAT I/O
1 x Word Clock I/O / MADI Coaxial
1 x MADI optical I/O
2 x MIDI I/O
1 x Thunderbolt™ connectivity
1 x RME USB 3.0
TotalMix FX
ARC USB
DURec
Class Compliant Mode
AutoSet Digital Gain Control
DC-coupled Outputs (Phones)
Including FX

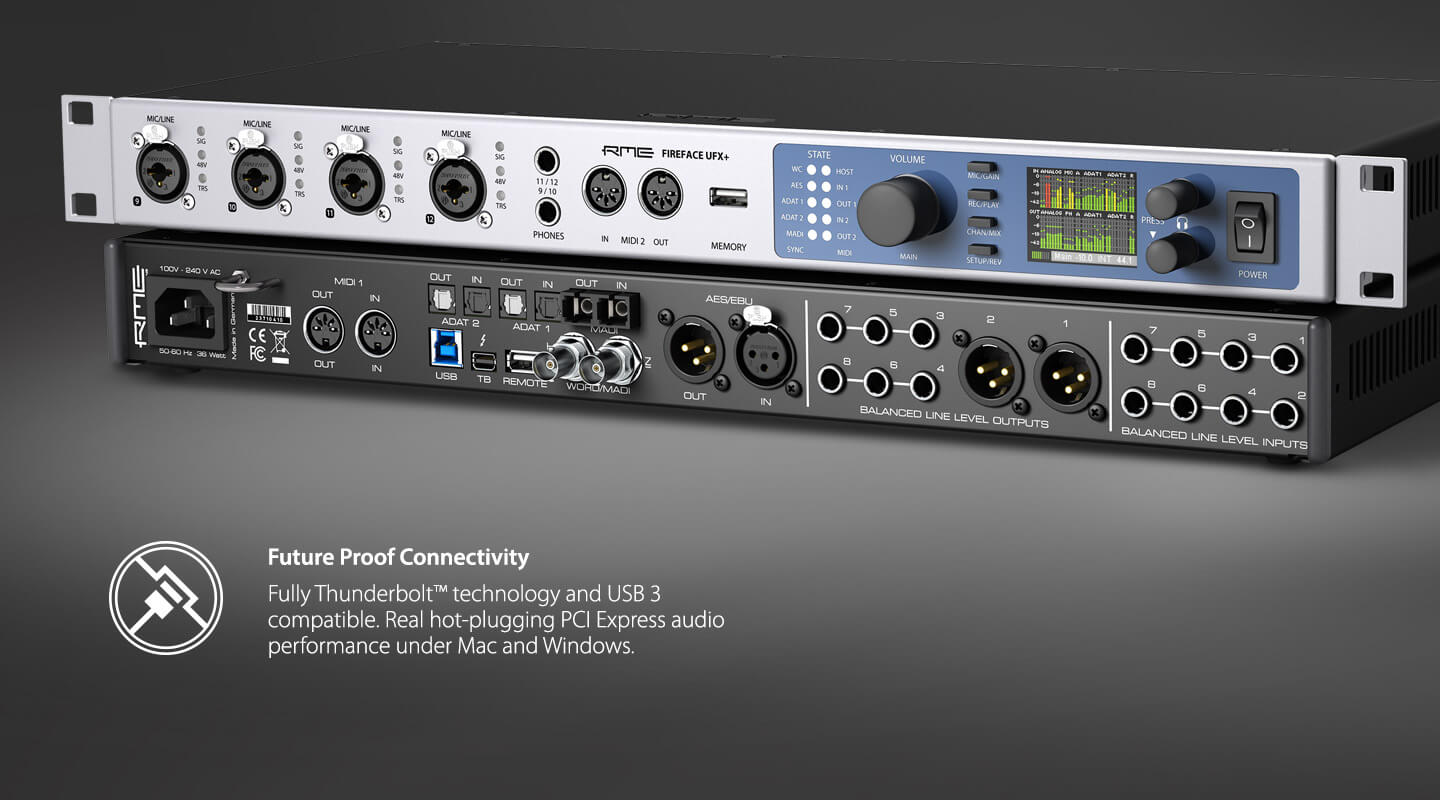

Conecte todo lo que se le ocurra
Su flexibilidad en cuanto a conexiones y expansiones no tiene igual: analógicas, ADAT, MADI, AES, SPDIF. USB 2, USB 3 y la tecnología Thunderbolt son estándar en la Fireface UFX+. La UFX+ tiene una cantidad de canales impresionante. 12 analógicas + 16 ADAT + 2 AES + 64 MADI = 94 canales de entrada y otros tantos de salida = 188 canales en total. La tecnología Thunderbolt aporta a la Fireface UFX+ un rendimiento de sonido PCI Express real con Mac y Windows, con una latencia mínima, una sobrecarga mínima del sistema y una carga mínima de la CPU. La Fireface UFX+ es totalmente compatible con la tecnología Thunderbolt en Windows, incluida la conexión en caliente.
Todos los conversores AD/DA nuevos, los circuitos de E/S analógica optimizados y los valores mejorados de SNR y THD garantizan un sonido nítido y claro. Un nuevo diseño de circuitos de micro sin PAD con un nivel de entrada máximo de +18 dBu y un rango de ganancia de 75 dB funciona sin problemas incluso para la situación y la fuente de grabación más cruciales.
Las nuevas salidas de alta potencia y baja impedancia (2 Ω) para auriculares, con un nivel de salida máximo de +19 dBu, proporcionan una gran potencia de salida y volumen para los auriculares, ya sean e impedancia alta o baja.
Amplia conectividad MADI
La Fireface UFX+ abre las puertas a numerosas soluciones de E/S digitales y analógicas de RME y terceros. Ampliando la cantidad de canales analógicos, la capacidad de enrutar/mezclar numerosas fuentes dentro del ámbito digital presenta muchas opciones flexibles. También se pueden conectar múltiples dispositivos MADI en serie.
Para ampliar más la flexibilidad de MADI, la Fireface UFX+ hace gala de algunas características típicas del estilo de RME. Por ejemplo, en el modo USB 2, que se limita a 30 canales de E/S (12 analógicos y 16 ADAT más AES), la E/S MADI sigue disponible mediante el mezclador integrado de hardware de RME, TotalMix FX. La E/S Word Clock (BNC) se puede transformar en E/S MADI (coaxial), y un modo especial de distribución admite incluso la utilización simultánea de ambas E/S MADI, con 32 canales cada una, ópticos y coaxiales.
TotalMix FX
Desde 2001, TotalMix ha añadido el enrutamiento y las mezclas sin límites a las interfaces de audio de RME. Su capacidad exclusiva para crear tantas submezclas independientes como canales de salida hay disponibles lo ha convertido en el mezclador más flexible y potente de su categoría.
Con un hardware compatible, TotalMix FX incluye un sistema completo de efectos, que no solo aporta flexibilidad a la cadena de grabación sino que además deja obsoletas las soluciones de software lastradas por la latencia.
TotalMix FX puede sustituir por completo a un mezclador externo, lo que permite crear mezclas múltiples de monitores sin latencia con ecualización, dinámica, reverberación y retraso para todas las salidas, incluidos muchos monitores y mezclas de auriculares para músicos.
Aplicación TotalMix FX for iPad™
TotalMix FX for iPad™ aporta el control total del mezclador de hardware y efectos DSP para Fireface UFX+, UFX, UCX, 802, Babyface, Babyface Pro y MADIface Pro en modo Class Compliant, y permite crear, almacenar y cargar mezclas completas directamente desde el iPad™.
TotalMix FX - Mixing/Routing with superior features for Studio and Live Work
Since 2001 TotalMix added unlimited routing and mixing to RME‘s audio interfaces. Its unique capability to create as many independent submixes as output channels available turned it into the most flexible and powerful mixer of its kind.
DigiCheck - The Secret Weapon of High Resolution Audio Measurements
RME Audio interfaces not only provide you with a professional digital audio interface, but also with a free available software tool: DigiCheck, for metering, testing, measuring and analyzing digital audio streams.
CONTROL REMOTO USB ARC: PLUG AND PLAY PLUS
ARC USB se conecta con el ordenador por USB, y se comunica directamente con TotalMix FX. Tiene 15 botones iluminados y programables libremente, una rueda codificadora y un jack TS para conectar un interruptor de pedal.
ARC USB es un control remoto MIDI USB 1.1 para la Fireface UFX+. Gracias a que funciona como un dispositivo de clase UAC 1, es compatible con Windows y Mac OS X. Si se encuentra en el sistema operativo, TotaIMix FX detectará automáticamente ARC USB, y se comunicará con este mediante sencillos comandos remotos MIDI para controlar la UFX+.

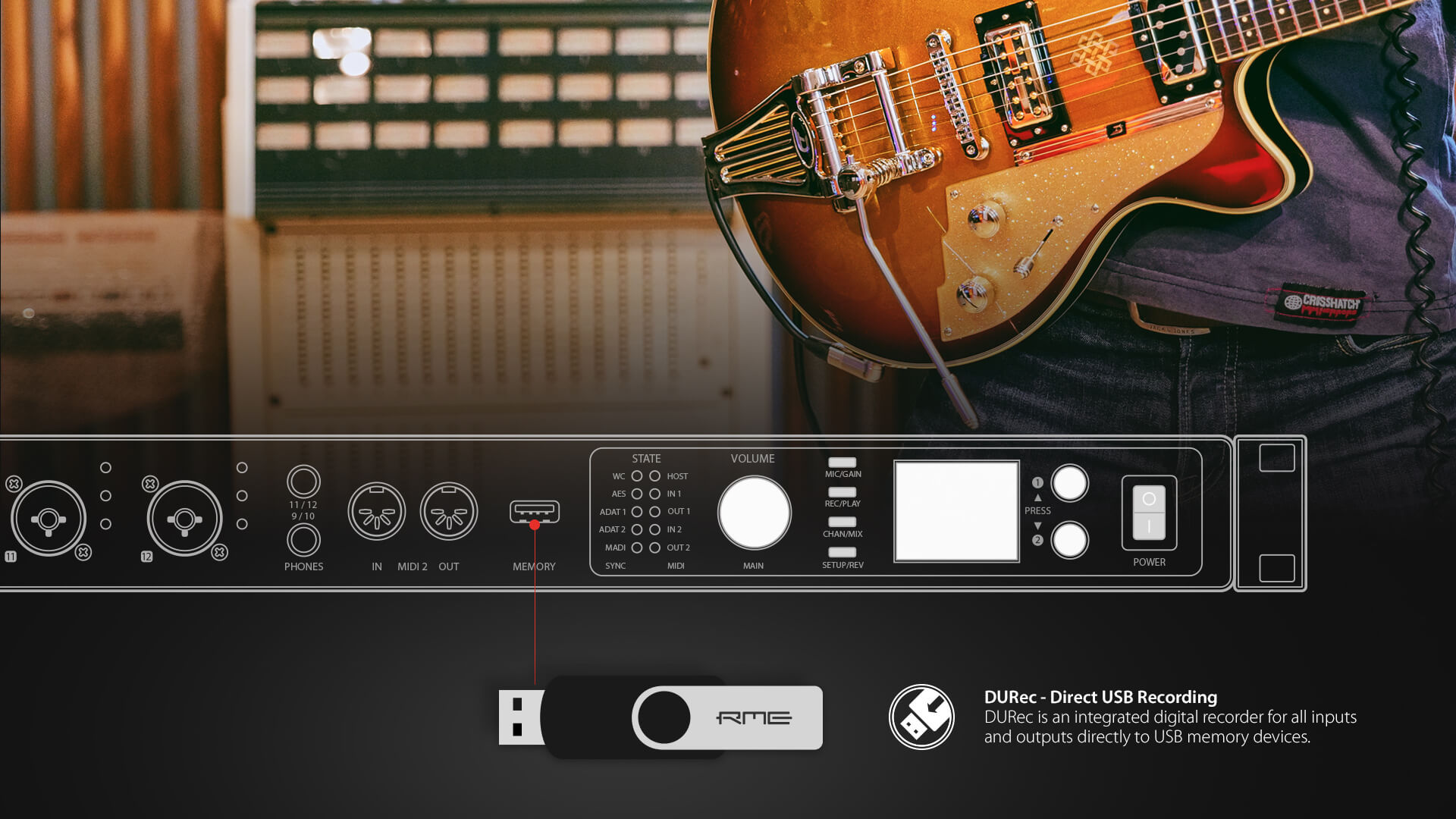

DUREC (GRABACIÓN DIRECTA POR USB) MEJORADA
DURec, disponible en la parte delantera de la Fireface UFX+, ofrece ahora hardware de segunda generación con funciones USB y compatibilidad mejoradas, lo que proporciona una fiabilidad mayor incluso con dispositivos de memoria USB más lentos o de particiones múltiples.
El número máximo de canales grabables se ha elevado a 76, lo que significa que es posible grabar simultáneamente las 12 entradas analógicas y 64 canales MADI. Un reloj interno Realtime Clock (RTC) proporciona archivos con marca de tiempo, y ahora se incluyen varias funciones avanzadas de reproducción que anteriormente no estaban disponibles.
Especif
Fireface UFX+
ANALÓGICO
AD, entradas de línea 1-8, parte posterior
- AD de resolución: 24 bits
- Relación señal/ruido (SNR): 113 dB RMS no ponderado, 116 dBA
- Respuesta de frecuencia a 44,1 kHz, -0,1 dB: 5 Hz – 20,8 kHz
- Respuesta de frecuencia a 96 kHz, -0,5 dB: 3 Hz – 45,8 kHz
- Respuesta de frecuencia a 192 kHz, -1 dB: 2 Hz – 92 kHz
- THD: < -110 dB, < 0,00032 %
- THD+N: < -104 dB, < 0,00063 %
- Separación de canales: > 110 dB
- Nivel máximo de entrada: +19 dBu
- Entrada: jack TRS de 6,3 mm, balanceada electrónicamente
- Impedancia de entrada: 8 kΩ no balanceada, 12 kΩ balanceada
- Sensibilidad de entrada conmutable a Lo Gain, +4 dBu
- Nivel de entrada para 0 dBFS con Lo Gain: +19 dBu
- Nivel de entrada para 0 dBFS a +4 dBu: +13 dBu
- Ganancia variable: de 0 a +12 dB
- Nivel mínimo para 0 dBFS: +1 dBu, -1,2 dBV
Entradas de micro 9-12, parte delantera
Como AD, pero:
- Entrada: XLR, balanceada electrónicamente
- Impedancia de entrada: 3,4 kΩ
- Relación señal/ruido (SNR): 115 dB RMS no ponderado, 118 dBA
- Rango de ganancia: 75 dB
- Nivel máximo de entrada, Gain 0 dB: +18 dBu
- Nivel máximo de entrada, Gain 75 dB: -57 dBu
- LED CLIP: 0 dBFS • LED SIG: -60 dBFS
Entradas de instrumento 9-12, parte delantera
Como AD, pero:
- Entrada: jack TS de 6,3 mm, no balanceada
- Impedancia de entrada: 1 mΩ
- Relación señal/ruido (SNR): 114 dB RMS no ponderado, 118 dBA
- Rango de ganancia: 42 dB
- Nivel máximo de entrada, Gain 8 dB: +21 dBu
- Nivel máximo de entrada, Gain 50 dB: -21 dBu
DA, salidas de línea 3-8, parte posterior
- Resolución: 24 bits
- Rango dinámico (DR): 115 dB RMS no ponderado, 118 dBA
- Respuesta de frecuencia a 44,1 kHz, -0,5 dB: 5 Hz – 20,8 kHz
- Respuesta de frecuencia a 96 kHz, -0,5 dB: 5 Hz – 45 kHz
- Respuesta de frecuencia a 192 kHz, -1 dB: 5 Hz - 89 kHz
- THD: < -110 dB, < 0,00032 %
- THD+N: < -104 dB, < 0,00063 %
- Separación de canales: > 110 dB
- Nivel máximo de salida: +19 dBu
- Salida: jack TRS de 6,3 mm, servobalanceada
- Impedancia de salida: 75 Ω no balanceado, 150 Ω balanceado
- Nivel de salida conmutable a Hi Gain, +4 dBu , -10 dBV
- Nivel de salida a 0 dBFS con Hi Gain: +19 dBu
- Nivel de salida a 0 dBFS a +4 dBu: +13 dBu
- Nivel de salida a 0 dBFS a -10 dBV: +2 dBV
DA - XLR de salida de monitor estéreo (1-2)
Como DA, pero:
- Salida: XLR, balanceada
- Nivel de salida conmutable a 24 dBu, Hi Gain, +4 dBu , -10 dBV
- Nivel de salida a 0 dBFS a 24 dBu: +24 dBu
- Nivel de salida a 0 dBFS con Hi Gain: +19 dBu
- Nivel de salida a 0 dBFS a +4 dBu: +13 dBu
- Nivel de salida a 0 dBFS a -10 dBV: +2 dBV
DA: auriculares de salida de monitor estéreo (9-12)
Como DA, pero:
- Salida: 2 x jacks estéreo TRS de 6,3 mm, no balanceada
- Nivel máximo de salida a 0 dBFS, High: +19 dBu
- Nivel máximo de salida a 0 dBFS, Low: +2 dBV
- Impedancia de salida: 2 Ω
- Potencia máxima por canal a 32 Ω de carga, 0,1 % THD: 210 mW (2,6 Vrms, +10,5 dBu)
Todas las marcas comerciales pertenecen a sus propietarios. iPad es una marca comercial de Apple Inc. Thunderbolt es una marca comercial de Intel Corporation en Estados Unidos y/u otros países. Todas las especificaciones están sujetas a cambios sin previo aviso.
Controladores
Fireface UFX+
Update to firmware: (* latest change)
MADIface XT: USB 191 PCIe 56 DSP 42
MADIface USB: 25 (6), 101 (7)
MADIface Pro: 73
OctaMic XTC: 47/26
ADI-2 Pro series: FPGA 265, DSP 117*
ADI-2 DAC series: FPGA 78, DSP 51
ADI-2/4 Pro SE: FPGA 70, DSP 32*
UFX II: USB 23 DSP 14 CC 11 (A), USB 111 DSP 14 CC 108 (E), USB 202 DSP 14 CC 204 (7)*
Fireface UFX III: USB 20 DSP 7 CC 43*
UFX+: USB 54 DSP 46 Thunderbolt 111 (A), USB 70 DSP 46 Thunderbolt 165 (E)*
Digiface USB: 18 (X), 35 (G)*
Digiface AVB: 254
Digiface Dante: 56
Digiface Ravenna: 55
Digiface AES: USB 47 MCU 17 CC 11*
Update to firmware revision UFX+: TB 110, DSP 46, USB 54 (AKM), TB 164, USB 68 (ESS). Digiface AVB: 244. Digiface Dante: 45.
Update to firmware version USB 54, TB 110, DSP 46 (AKM) and USB 68, TB 164, DSP 46 (ESS).
macOS 11/12 USB series DriverKit driver, v. 4.08.
USB 2/3 Kernel Extension driver for macOS 11 and up. Version 3.28B. Supports Intel and M1/2.
version 3.222a. Compatible to 10.12 up to 10.15. M1 user please download macOS 11 and up USB Series Driver.
USB 2/3 driver for macOS 11 and up. Version 3.28. Supports Intel and M1.
Update to firmware version USB 54, TB 110, DSP 46 (AKM) and USB 68, TB 164, DSP 46 (ESS).
Version 2.23. Compatible to 10.9 up to 10.13. Legacy build, newer drivers are version 3.x. M1 user please download macOS 11 and up USB Series Driver.
Version 0.9819
Update to firmware: (* latest change)
MADIface XT: USB 191 PCIe 56 DSP 42
MADIface USB: 25 (6), 101 (7)
MADIface Pro: 73
OctaMic XTC: 47/26
ADI-2 Pro series: FPGA 265, DSP 117*
ADI-2 DAC series: FPGA 78, DSP 51
ADI-2/4 Pro SE: FPGA 70, DSP 32*
UFX II: USB 23 DSP 14 CC 11 (A), USB 111 DSP 14 CC 108 (E), USB 202 DSP 14 CC 204 (7)*
Fireface UFX III: USB 20 DSP 7 CC 43*
UFX+: USB 54 DSP 46 Thunderbolt 111 (A), USB 70 DSP 46 Thunderbolt 165 (E)*
Digiface USB: 18 (X), 35 (G)*
Digiface AVB: 254
Digiface Dante: 56
Digiface Ravenna: 55
Digiface AES: USB 47 MCU 17 CC 11*
Update to firmware revision UFX+: TB 110, DSP 46, USB 54 (AKM), TB 164, USB 68 (ESS). Digiface AVB: 244. Digiface Dante: 45.
Update to firmware version USB 54, TB 111, DSP 46 (AKM), USB 70, TB 165, DSP 46 (ESS).
Updates Fireface UFX+ firmware to USB 54, TB 111, DSP 46 (AKM), USB 70, TB 165 (ESS). Thunderbolt Flash Update Tool for Windows 7/8/10/11.
Version 1.23, for macOS 11 and up. Supports Intel and M1/2.
Update to firmware version USB 54, TB 111, DSP 46 (AKM), USB 70, TB 165, DSP 46 (ESS).
Driver for 10.9 up to 10.15. See readme.txt! Does not support other audio interfaces! Version 1.13
Updates Fireface UFX+ firmware to USB 54, TB 111, DSP 46 (AKM), USB 70, TB 165 (ESS). Thunderbolt Flash Update Tool for Windows 7/8/10/11.
Version 1.19. WDM, WDM-KS, ASIO. The driver does not support other audio interfaces! Thunderbolt (PCIe) driver for Windows 8/10/11, 32 and 64 Bit
Version 1.16. WDM, WDM-KS, ASIO. The driver does not support other audio interfaces! Thunderbolt (PCIe) driver for Windows 7/8/10, 32 and 64 Bit
Version 1.19. WDM, WDM-KS, ASIO. The driver does not support other audio interfaces! Thunderbolt (PCIe) driver for Windows 8/10/11, 32 and 64 Bit
TotalMix Remote V 1.30 - App to remote control TotalMix FX via ethernet and WiFi from other devices with Mac OS 10.12 or up. Universal Binary, supports Intel and Mx. Please note: can not be run on the same computer where the host TotalMix FX is used. This download is not TotalMix FX, which is part of the driver installation.
Multichannel WAV File Batch Processor - Converter for single and consecutive multichannel WAV files as recorded by the Fireface UFX, UFX II, UFX+ and UCX II Direct USB Recording function
TotalMix Remote V 1.30 - Program to remote control TotalMix FX via ethernet and WiFi from other devices with Windows OS (PC, Tablet). Please note: can not be run on the same computer where the host TotalMix FX is used. This download is not TotalMix FX, which is part of the driver installation.
Multichannel WAV File Batch Processor - Converter for single and consecutive multichannel WAV files as recorded by the Fireface UFX, UFX II, UFX+ and UCX II Direct USB Recording function.
Universal binary, runs natively on Intel and M1 machines. DigiCheck NG V 0.891 requires macOS 10.13 (High Sierra) or up.
EBU R-128 Meter. Surround Audio Scope with ITU weighting. Stereo / Multichannel / Global Level Meter, Spectral Analyser, Vector Audio Scope, Correlation Meter, Bit Statistic & Noise. In this version a display of plaback data is not possible via Core Audio, only via hardware level. Supports all cards of the HDSPe, FireWire and USB series. (09/14/2018).
Differences to v 4.53: EBU R-128 Meter. Surround Audio Scope with ITU weighting. Simultaneous usage of multiple cards in all functions. Displays fully configurable (e.g. channel selection). Multichannel Level Meter freely configurable. MMCSS for Vista. Many improvements on surface and internal operation. Supports all current interfaces plus DIGI 9636/52. DIGI32 series and DIGI96 series are no longer supported. (10/05/2020).
V596 adds compatibilty for HDSPe MADI FX and XT with DK firmware.
Stereo Level Meter, Multichannel Level Meter, Global Level Meter, Spectral Analyser, Vector Audio Scope, Correlation Meter, Totalyser, Bit Statistic & Noise, Global Record. ASIO support, multi-client operation, display of +dBFS levels, display of playback data, K-system, free reference/scale, third colour. New: Hardware Level Meter. RMS Slow and RLB weighting filter. Optional Correlator. Level meters vertical/horizontal. Presets with hotkeys. Support for Fireface 400, newer Fireface 800 drivers, HDSP series WDM driver. Record functionality Global Record. Compatible to HDSPe PCI and HDSPe MADI/MADIface
Stereo Level Meter, Multichannel Level Meter, Global Level Meter, Spectral Analyser, Vector Audio Scope, Correlation Meter, Totalyser, Bit Statistic & Noise, Global Record. ASIO support, multi-client operation, display of +dBFS levels, display of playback data, K-system, free reference/scale, third colour. New: Hardware Level Meter. RMS Slow and RLB weighting filter. Optional Correlator. Level meters vertical/horizontal. Presets with hotkeys. Support for Fireface 400, newer Fireface 800 drivers, HDSP series WDM driver. Record functionality Global Record. Compatible to HDSPe PCI and HDSPe MADI/MADIface
Manuales
Fireface UFX+
Manual for Fireface UFX+, version 1.7, 09/2021
